数显控制器

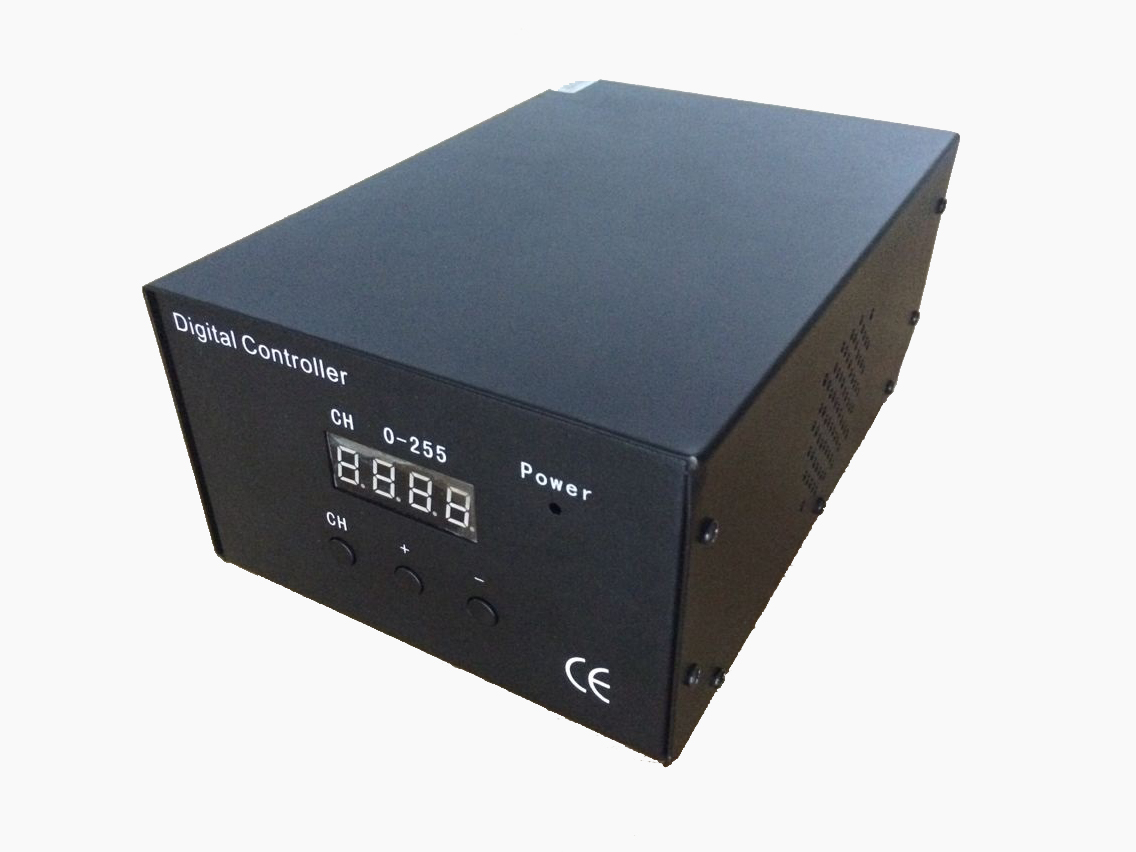

数显控制器
产品型号:DC-24V125W-4T
产品电压:24V
产品描述:数显控制器通过前面板或串行通信方式(远程控制),可提供0~255 共256级亮度调节,可长时间持续点亮,也可实现频闪控制。频闪控制既可通过串行通信实现外,也可外部触发实现。DPS2系列控制特别适合为亮度控制要求高的光源供电,是高级机器视觉系统集成的首选光源电源。
  • 详细介绍

型号
DC-24V125W-4T
电源 100V~240V AC
总输出功率
125W
输出电压 24V
单通道最大电流 5.2A
调节方式 PWM脉宽调节
PWM频率 86KHz
触发输入 5V~24V
触发延时 <40US
远程控制方式 串行通信控制(0~255级)
过流保护输出 峰值大于5A
通道
重量 1.72KG
工作环境温度 0~60℃

外触发功能

如图所示:U+U-分别为5V隔离电源的正负接线端(可提供最大30mA的外触发电流)1+4+分别为14通道的外触发正极,1-4-分别为14通道的外触发负极。可根据客户外围IO或传感器灵活的接成共正或共负接法。如:当没有外部电压输入时,可把隔离电源U+与触发1+2+3+,4+连起来接成共正接法,可直接用光电传感器触发1-2-3-4-(可根据需要选择触发通道)。


串行通讯控制

连接通讯串口线缆后,可通过通讯串口对光源亮度进行远程控制。 通讯串口参数(如下图所示):

通讯协议 RS232
波特率 19200
数据位 8
停止位 1
校验位
流程制
通讯格式
S(默认) 128T 195F ... 000T C(默认) #(默认)
起始字符

第一通

(T:亮

第二通道

(F:灭)

     ...

第n通

(T:亮

校验码 结束符
返回符 !(如通信成功,上位机应接收到此字符)
